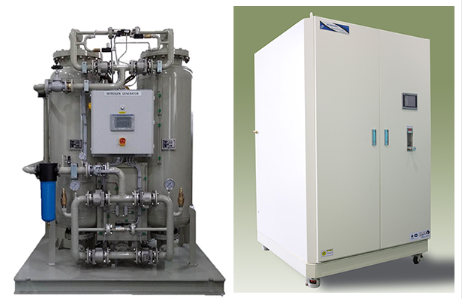

Bed PSA 질소발생기
Pressure Swing Adsorption(PSA, 압력전환흡착방식) 기술
압력전환흡착(PSA, Pressure Swing Adsorption) 기술이라 함은 Molecular Sieve라는 결정체의 개개 가스에 대한 흡착력의 차이를 이용하여 공기로부터 원하는 가스를 분리해 내는 기술을 말합니다. 즉, 흡착이라 함은 분자흡인력을 통한 고체물질인 흡착제(Absorbent)에 가스 분자를 구속하는 것으로 정의할 수 있습니다.

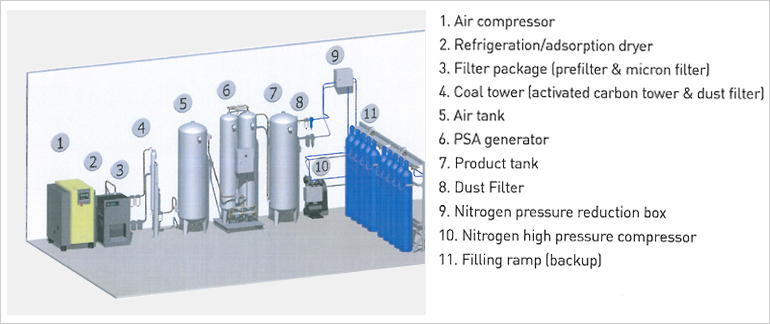

PSA 장치는 개별 혹은 화합물 형태의 다양한 흡착제들이 발휘하는 가스에 대한 흡착력의 차이를 이용하여 가스혼합물을 분리해낼 수 있습니다. 가스분리공정에서 압축공기는 미세기공을 가진 결정구조의 Molecular Sieve층을 통과하게되고 흡착 하고자 하는 가스는 흡착제에 의해 흡착이되고 분리하고자 하는 가스는 이 층을 자유롭게 통과하게 됩니다. PSA 질소발생장치는 CMS(Carbon Molecular Sieve)라는 흡착제로 충진된 두 개 이상의 흡착탑에 제습이 된 압축공기를 도입하여 가압-> 흡착->감압->퍼지 단계를 반복적으로 진행하여서 연속적으로 고순도 질소를 생산하게 됩니다.
Pressure Swing Adsorption(PSA, 압력전환흡착방식) 기술
CMS는 야자수 껍질로 만들어지며 4Å의 수많은 미세기공을 가진 결정구조체입니다.
산소분자의 외경이 3.8Å이고 질소분자의 외경이 약 4.2Å이므로 이 직경차이로 인해 단시간에 산소가 우선적으로 흡착되는 원리를 이용하므로 고순도의 질소생산을 위해서는 일정 압축강도를 유지하고 균일한 기공을 가진 제품을 선정해야 합니다.
N2 PSA 발생 장치의 특징
최적설계를 통한 간단한 구조로 Compact 제품 구현
전자제어에 의한 전자동/무인운전 구현
압축공기를 이용한 On-Site(현장생산) 방식으로 저렴한 가격으로 직접 생산하므로 고가의 액체질소처럼 배달지연이나
질소가격 변동에 영향을 받지 않음
사용자의 조건에 따라 질소가스순도 및 생산량 압력등을 고객의 사양에 맞게 설계 반영할 수 있음
(95~99.9999%까지, 1-600NM3/Hr)
가스분리에 사용되는 흡착 여재인 CMS는 반영구적으로 사용가능
고압가스에 비해 저압으로 운전되므로 고압가스관리법에 해당되지 않으며 가스저장용기 보관 및 안전 관리자 선임의무 없음
